DTSD6607三相電子式多功能電能表

更新：2016-5-22 15:05:46??????點擊：

品牌：???拓強電氣
型號：???DTSD6607

產品介紹

1.1 概述

DTSD/DSSD6607型三相電子式多功能電能表是采用先進的電能計量專用芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造，具有國際先進水平的電能儀表。

該表實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、10個時段、2個時區及12位表號等設置，并具有電能測試脈沖輸出。

其性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》和DL/T 614-1997《多功能電能表》標準對多功能電能表的各項技術要求。通訊規約符合《DL/T645-1997多功能電能表通信規約》及用戶提出的特殊通信要求。

1.2 規格型號及技術指標

l規格型號及脈沖常數（具體以儀表銘牌為準）

型號	類別	參比電壓Un	額定電流In	脈沖常數
DSSD6607	三相三線	3×100V	3×1.5(6)A	6400 imp/kW·h 6400 imp/kvar·h
DTSD6607	三相四線	3/×57.7/100V	3×1.5(6)A	12800 imp/kW·h 12800 imp/kvar·h
		3×220/380V	3×1.5(6)A	3200 imp/kW·h 3200 imp/kvar·h
			3×2.5(10)A	1600 imp/kW·h 1600 imp/kvar·h
			3×5(20)A	800 imp/kW·h 800 imp/kvar·h
			3×10(40)A	400 imp/kW·h 400 imp/kvar·h
			3×10(60)A	400 imp/kW·h 400 imp/kvar·h
			3×15(60)A	400 imp/kW·h 400 imp/kvar·h
			3×20(80)A	200 imp/kW·h 200 imp/kvar·h
			3×30(100)A	200 imp/kW·h 200 imp/kvar·h

l 準確度等級：有功1.0級無功2.0級

l額定頻率：50Hz

l起動電流：有功0.004Ib 無功0.005Ib

l潛動：電壓線路施加115%Un，電流回路無電流時，電表輸出的有功脈沖不多于1個。

l外型尺寸：250mm×170.8mm×78.5mm

l重量：約1.8kg

l電氣參數

正常工作電壓	0.9Un～1.1Un
極限工作電壓	0.75Un～1.15Un
電壓線路功耗	≤2W和5VA
電流線路功耗	≤1VA
數據備份電池電壓	3.6V_DC

l費率工作參數

時鐘準確度(日誤差)	≤0.5S (23℃)
電池容量	≥1200mAh
停電后數據保存時間	≥10年(用新電池)

l氣候條件

正常工作溫度	-20℃～+50℃
極限工作溫度	-30℃～+60℃
貯存和運輸溫度	-40℃～+70℃
貯存和工作濕度	≤85%

l技術參數

費率數	4
時段數	10
計度范圍	0～999999.99 kW·h
顯示	液晶
通訊波特率	RS485口:1200bps

1.3 工作原理

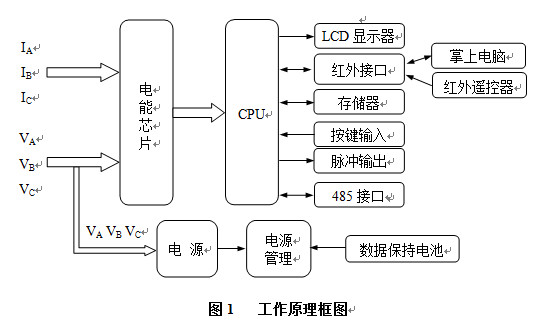

DTSD/DSSD6607型三相電子式多功能電能表工作原理如圖1所示：

電能表工作時，電壓、電流經取樣電路分別取樣后，由電能處理專用集成電路經乘法運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、通訊部分等輸出設備。

二、外形說明及安裝

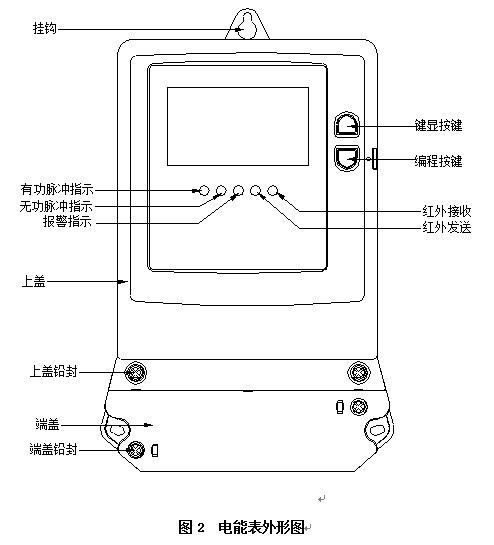

2.1 外形圖

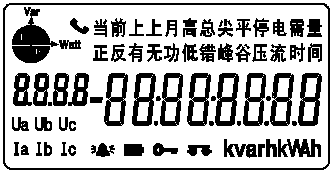

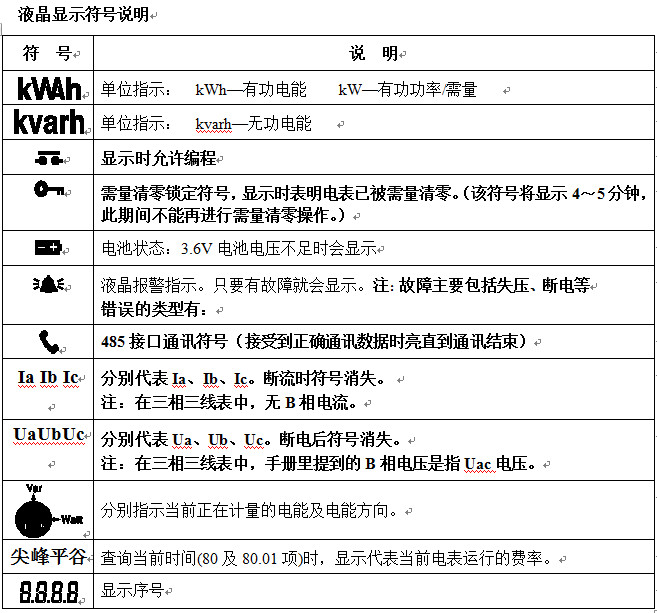

2.2液晶顯示屏內容

2.3電表的安裝及接線

2.3.1電能表在出廠前經檢驗合格并加鉛封。安裝使用前，應檢查鉛封是否完好，鉛封完好即可安裝使用，對無鉛封或貯存期過久的電能表，應請有關部門重新檢驗后，合格的可安裝使用。

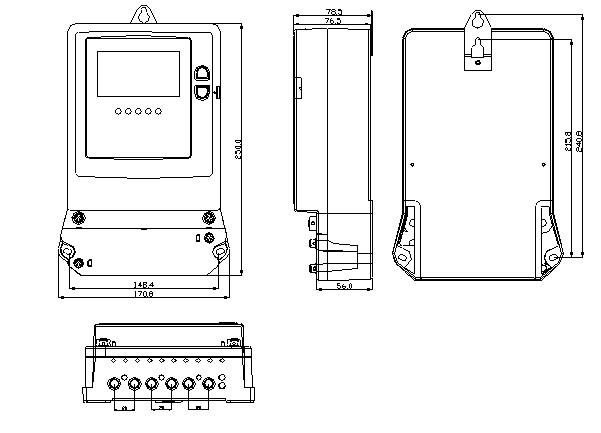

2.3.2電能表安裝在室內通風干燥的地方，用三個螺釘固定，按下圖3所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上，確保安裝使用安全、可靠，在有污穢或可能損壞電表的場所，電能表應用保護柜保護。

圖3 電能表安裝圖

2.3.3電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

2.3.4端子接線圖（僅供參考，具體見端蓋反面接線圖）

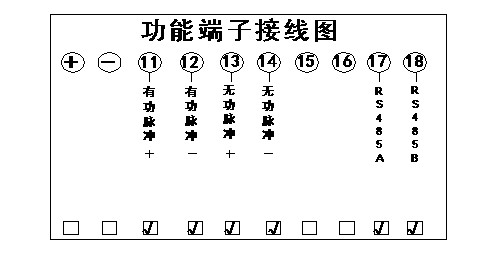

1）功能端子接線圖

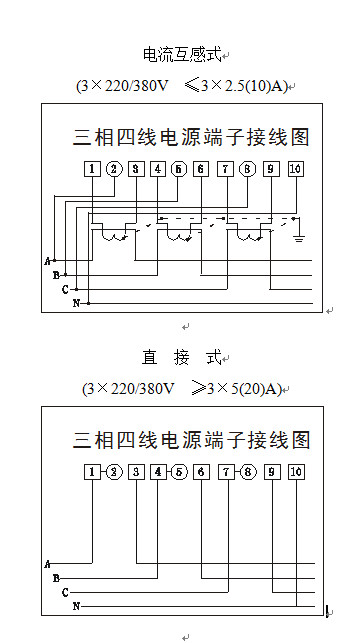

2）三相四線電源端子接線圖

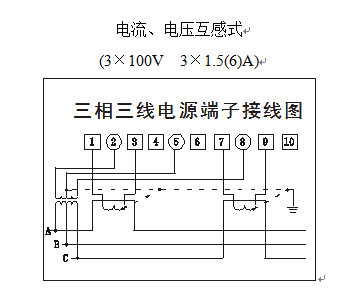

3）三相三線電源端子接線圖

三、功能說明

(●代表：具有此項功能；○代表：可選功能)

功能名稱

功能配置

電量

總有功

●

正向有功(分時)

●

反向有功(分時)

●

1～12月用電量

●

A、B、C分相計量

●

總無功

●

四象限無功

●

正向無功(分時)

●

反向無功(分時)

●

最大需量

正向有功最大需量(分時)

●

反向有功最大需量(分時)

●

正向無功最大需量(分時)

●

反向無功最大需量(分時)

●

多費率

多費率計量

●

日歷時鐘

●

時鐘溫度補償

○

事件記錄

零點/即時電能凍結

●

冬季電量凍結

●

失壓、失流記錄

●

電壓過壓記錄

○

電流過流記錄

○

反向電流記錄

○

負荷代表日

●

36天負荷曲線

●

全失壓電流檢測

●

開蓋記錄

●

通訊

及

脈沖

紅外通訊

●

485接口

●

遠動輸出

●

跳閘信號輸出

○

報警輸出

○

秒脈沖輸出

●

其他

安全認證

○

停電抄表功能

●

停電按鈕喚醒功能

●

停電紅外喚醒功能

●
